Газорегуляторный пункт блочный ПГБ

Газорегуляторные установки блочного исполнения ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) предназначены для:

• Редуцирование с высокого или среднего давления природного газа до требуемого потребителем;

• Автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа в ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) ;

• Автоматического отключения подачи газа в ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) при аварийном повышении или понижении давления газа отличного от заданных параметров на объекте;

  Газорегуляторные пункты блочные применяются для Газификации коммунальных, промышленных и жилых объектов.

В технологическом отсеке ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) устанавливается следующее оборудование:

• Трубопроводы (технологические, сбросные и т.д.);

• Запорная арматура (КШ, КШЦП, КШЦФ КШИ, 11С67П, 30С41НЖ и т.д.) ;

• Фильтр газа с индикатором засоренности тип ДПД (ФГ, ФС,ФГС, ФВ, ФГ-16, ФГМ и т.д);

• Регуляторы давления газа (РДНК, РДСК, РДГ, РДБК, РДУК, РДП, Madas, Tartarini, Petro Fiorentini, GazTech и т.д.);

• Предохранительно-запорная арматура (ПЗК, КПЗ, EVP и т.д.)

ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) может состоять из нескольких отсеков:

• Технологический отсек (в котором располагается основное газовое оборудование по редуцированию и учету газа) всё применяемое оборудование внутри этого отсека имеет Взрывозащищенное исполнение ;

• Отсек отопления (в случае применения в качестве обогрева ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) газовым котлом АОГВ, КОВ или любым другим), отсек обеспечивающий обогрев всей установки по средством обогрева от водяного регистра необходимого для нормальной работы средств учёта расхода газа и телеметрии.

• Отсек телеметрии - отдельный или совмещенный с отопительным отсеком;;

• Отсек для обслуживающего персонала (отсек для дополнительного оборудования).

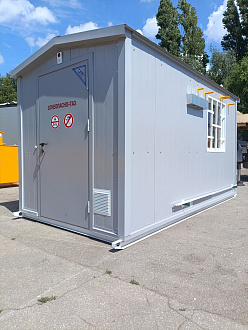

Конструкция газорегуляторного блочного пункта ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) представляет собой рамную сварную конструкцию, обшитую стеновыми и кровельными панелями. Оконные проёмы выполняют функцию легкосбрасываемых конструкций (количество окон рассчитывается изходя из размеров ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) и нормативной документации)

Для обеспечения естественной вентиляции на крыше ПГБ предусмотрены вентиляционные дефлекторы, а в стеновых панелях размещаются жалюзийные решетки, обеспечивающие естественный воздухообмен.

Для обеспечения учёта расхода раза в ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) могут быть установлены различные счётчики газа или измерительные комплексы коммерческого учёта газа (Ирвис, СГ-ЭК, КИ-СТГ, СВГ.М и т.д) . Узел учета устанавливается на входном или выходном газопроводе, перед измерительным комплексом устанавливается фильтр газа (ФГ, ФС,ФГС, ФВ, ФГ-16, ФГМ и т.д), обеспечивающий защиту счётных механизмов счетчика от загрязнения. Вид и тип счётчика газа или измерительного комплекс подбирается исходя из рабочего диапазона того или иного прибора учёта, а также исходя из требований местной Газоснабжающей организации

Природный газ по входному трубопроводу через входные краны поступает к фильтру газа(ФГ, ФС,ФГС, ФВ, ФГ-16, ФГМ и т.д), который очищает газ от возможных примесей и ссора, далее газ поступает к регуляторам давления газа(РДНК, РДСК, РДГ, РДБК, РДУК, РДП, Madas, Tartarini, Petro Fiorentini, GazTech и т.д.), где происходит снижение давления газа до заданных проектом значений и поддержание их на заданном уровне. Далее через выходные трубопроводы газ поступает к потребителям.

При повышении выходного давления выше заданных параметров, открывается сбросной клапан ПСК или КПСН и происходит сброс газа в атмосферу через сбросные газопроводы.

При дальнейшем повышении или понижении контролируемого давления газа на входе сверх допустимых пределов, срабатывает предохранительный запорный клапан (ПЗК, КПЗ, EVP и т.д.), встроенный в регулятор ил установленный перед регулятором, перекрывая вход газа в ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ).

Все устройства электроосвещения и отопления, обеспечивают соблюдение требований взрывобезопасности, пожаробезопасности и электробезопасности. Степень огнестойкости ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) – III по СНиП 21.01-97 «Пожарная безопасность зданий и сооружений».Все устройства электроосвещения и отопления, обеспечивают соблюдение требований взрывобезопасности, пожаробезопасности и электробезопасности. Степень огнестойкости ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ)– III по СНиП 21.01-97 «Пожарная безопасность зданий и сооружений».

Газорегуляторные блочные пункты ПГБ (ГРПБ, ГРП, БПГ, БПТГ, ЮНИТЭК-БПТГ) могут состоять как из одного так из нескольких блок-модулей. Блок-модули изготавливаются в габаритах пригодных для транспортировки автомобильным или Ж/Д транспортом.
