Газорегуляторный пункт ГРПШ-13-2Н(В)У1-СГ
Газорегуляторный пункт шкафной ГРПШ-13-2Н(В)-СГ – это комплекс технологического оборудования, осуществляющий контроль и обеспечение стабильности давления газа, а также фильтрацию механических примесей.
В случае чрезвычайных ситуаций он автоматически прекращает подачу газа. Комплектация ГРПШ-13-2H(В)У1-ЭК включает в себя основную и резервную линии редуцирования газа, узел фильтра и измерительный комплекс. Каждая линия оборудована газовым фильтром и регулятором давления РДГ-50.
Индикатор перепада давления, предохранительный сбросной клапан, манометр, продувочные трубопроводы, предохранительный клапан, запорная арматура - все это входит в комплект ГРПШ. Благодаря наличию измерительного комплекса, данные о потреблении газа могут быть измерены и зафиксированы. Газорегуляторный пункт ГРПШ-13-2Н(В)-СГ универсален в применении и подходит для использования в различных областях: промышленности, сельском хозяйстве, административных и жилых зданиях, а также в городских и сельских населенных пунктах.
Точная стоимость и комплектация ГРПШ-13-2Н(В)-СГ формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать Опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com

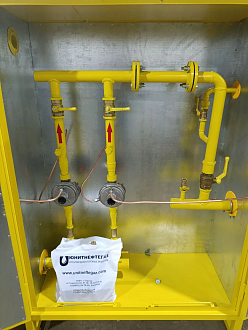

Газорегуляторный пункт ГРПШ представляет собой комплект газового оборудования, размещенный в металлическом шкафу.
Принцип работы шкафа предельно прост: рабочее вещество заходит через входной кран по входному трубопроводу, после чего поступает в фильтр, и в очищенном виде проходит к регулятору давления газа РДГ-50. Там давление газа понижается до приемлемого уровня и поддерживается на нем постоянно. К потребителю газ попадает через выходной кран.
Для аварийных и иных не запланированных ситуаций предусмотрены следующие клапаны: предохранительный сбросной клапан и предохранительно-запорный клапан.
Манометры, входящие в состав установки, используются для измерения входного давления и определения перепада давления на фильтрующей кассете.
Чаще всего, вторую линию редуцирования используют лишь в случае ремонта, но при необходимости могут использоваться обе линии одновременно.
В приборе предусмотрены продувочные трубопроводы.
Модификации ГРПШ с измерительным комплексом на базе РДГ-50:
- газорегуляторный пункт шкафной ГРПШ-13-2Н-СГ с регулятором давления газа РДГ-50Н
- газорегуляторный пункт шкафной ГРПШ-13-2В-СГ с регулятором давления газа РДГ-50В
| Параметры |
ГРПШ-13-2Н-СГ |
ГРПШ-13-2В-СГ | |
|---|---|---|---|
| Регулятор давления | РДГ-50Н | РДГ-50В | |
| Регулируемая среда | природный газ | ||
| Максимальное входное давление, МПа | 1,2 | ||
| Диапазон настройки выходного давления, кПа | 1-60 | 30-600 | |
|
Диапазон настройки давления срабатывания отключающего устройства, кПа |
при повышении входного давления, МПа |
0,0003-0,003 | 0,003-0,03 |
|
при понижении входного давления, МПа |
0,003-0,07 | 0,07-0,7 | |
|
Давление начала срабатывания сбросного клапана, кПа |
2-20/20-300/125-1000 | ||
| Неравномерность регулирования, % | ±10 | ||
| Диаметр седла регулятора, мм | 25 (35, 42) | ||
|
Пропускная способность, м3/ч,
*пропускная способность |
0,05 | 330 | - |
| 0,1 | 600 | 600 | |
| 0,2 | 950 | 950 | |
| 0,3 | 1250 | 1250 | |
| 0,4 | 1550 | 1550 | |
| 0,5 | 1850 | 1850 | |
| 0,6 | 2150 | 2150 | |
| 0,7 | 2500 | 2500 | |
| 0,8 | 2800 | 2800 | |
| 0,9 | 3100 | 3100 | |
| 1,0 | 3400 | 3400 | |
| 1,1 | 3700 | 3700 | |
| 1,2 | 4050 | 4050 | |
|
Присоединительные размеры (входного патрубка, выходного патрубка, импульса), мм |
Ду 50 Ду 50 Ду 25 |
||
| Межремонтный интервал, лет | 3 | ||
| Средний срок службы, лет | 15 | ||
| Назначенный срок службы, лет | 40 | ||
