ГРПШ-04-2У1-СГ (ПГК-ГРПШ-04-СГ; ШЗР-04-СГ; УГУ-04-СГ)
Шкафные газорегуляторные пункты ГРПШ-04-2У1-СГ (ПГК-ГРПШ-04-СГ; ШЗР-04-СГ; УГУ-04-СГ) на базе регуляторов РДНК обеспечивают фильтрацию и редуцирование давления природного газа, поддерживая его стабильный уровень для подачи потребителю.
Устройство оснащено измерительным комплексом для автоматизированного контроля параметров потребления газа в коммерческих целях. Комплекс фиксирует объёмный расход и объём газа, приводя данные к стандартным условиям с учётом давления, температуры и коэффициента сжимаемости.
ГРПШ-04-2У1-СГ имеет две линии редуцирования: основную и резервную — последняя задействуется при ремонте или аварии на основной линии.
Газорегуляторный пункт ГРПШ-04-2У1-СГ (ПГК-ГРПШ-04-СГ; ШЗР-04-СГ; УГУ-04-СГ) — устройство с основной и резервной линиями редуцирования, оснащённое измерительным комплексом.

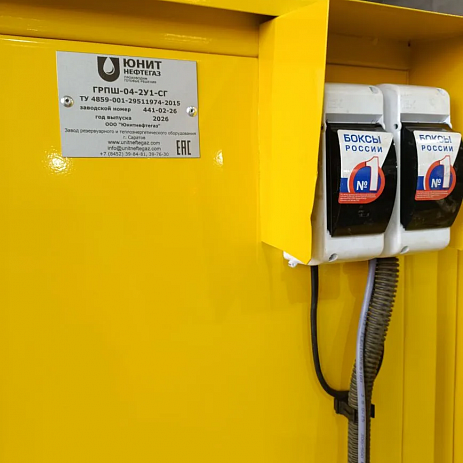

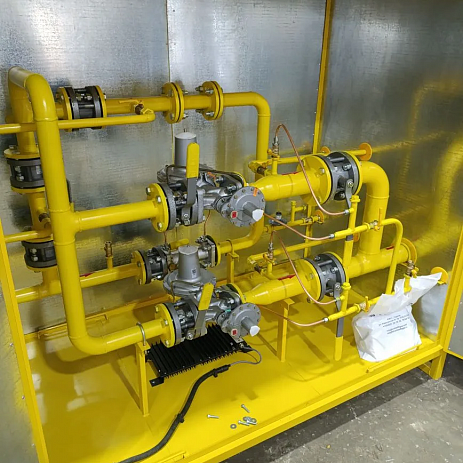

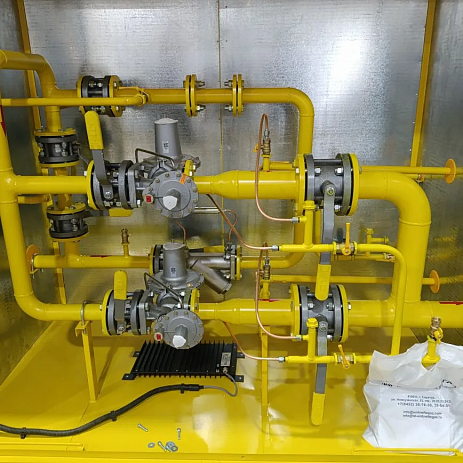

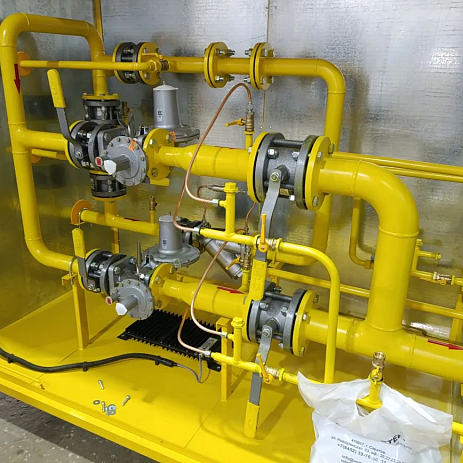

Состав основной линии:
-
регулятор давления газа РДНК;
-
запорная арматура;
-
фильтр;
-
предохранительный клапан;
-
манометры;
-
обогревательное устройство.

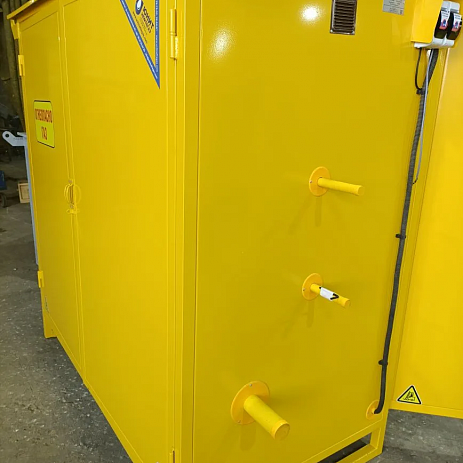

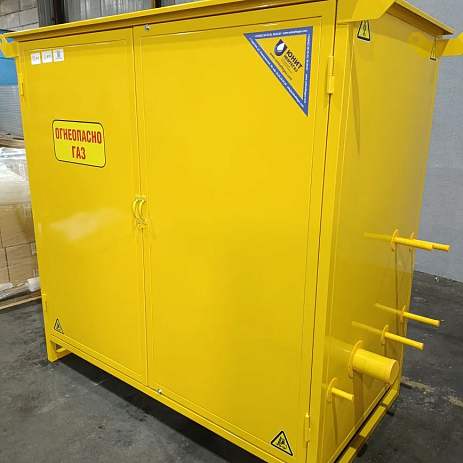

Оборудование размещено в металлическом шкафу (возможно оснащение системой обогрева). Резервная линия полностью дублирует основную.
Принцип работы:
-
Газ поступает через входной трубопровод и кран в фильтр для очистки.
-
Затем проходит через измерительный комплекс к регулятору давления РДНК.
-
Регулятор поддерживает заданное давление.
-
При отклонении давления от нормы сбросной и предохранительно‑запорный клапаны срабатывают для защиты системы.
-
Учёт расхода газа выполняется ротационным счётчиком, контроль давления — манометрами.
| Параметры изделия | Значения |
| Модель регулятора | РДНК-400 |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Диапазон входного давления, МПа | 0,05-0,6 |
| Диапазон настройки выходного давления, кПа | 2,0-5,0 |
| Диапазон настройки отключающего устройства при повышении Pвых, кПа | (1,2-1,8)Pвых |
| Диапазон настройки отключающего устройства при понижении Pвых, кПа | (0,2-0,5)Pвых |
| Давление срабатывания ПСК, кПа | (1,1-1,8)Pвых |
| Пропускная способность при максимальном входном давлении, м3/ч | 300 |
| Неравномерность регулирования, %, не более | ±10 |
