ГРПШ-07-2У1-СГ-ЭО (ПГК-ГРПШ-07-СГ; ШЗР-07-СГ; УГУ-07-СГ)
ГРПШ-07-2У1-СГ-ЭО комплектуются регуляторами давления газа РДНК‑1000 Область применения ГРПШ-07-2У1-СГ-ЭО достаточно широка: их используют в районных системах газоснабжения, на магистральных газопроводах, а также для обеспечения газом крупных объектов — в том числе промышленных предприятий, сельскохозяйственных комплексов и объектов коммунальной инфраструктуры.
Газорегуляторный пункт шкафного типа ГРПШ‑07‑2У1‑СГ‑ЭО, укомплектованный регуляторами РДНК‑1000, предназначен для снижения и стабилизации давления природного газа, а также для его очистки — таким образом обеспечивается надёжная подача газа потребителю.
В состав оборудования входит измерительный комплекс, позволяющий вести автоматизированный учёт газа в коммерческих целях. Система регистрирует объёмный расход и общий объём газа, корректируя показатели до стандартных условий — с учётом значений давления, температуры и коэффициента сжимаемости.
Конструкция предусматривает две линии редуцирования — основную и резервную. Резервная линия включается в работу при проведении ремонтных работ или в случае аварийной ситуации на основной линии.
Для эксплуатации в условиях низких температур пункт оснащён системой электрообогрева.

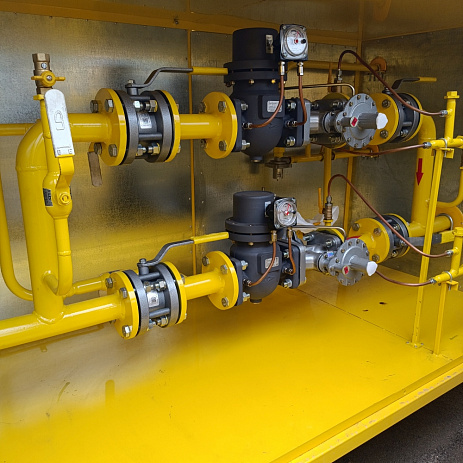

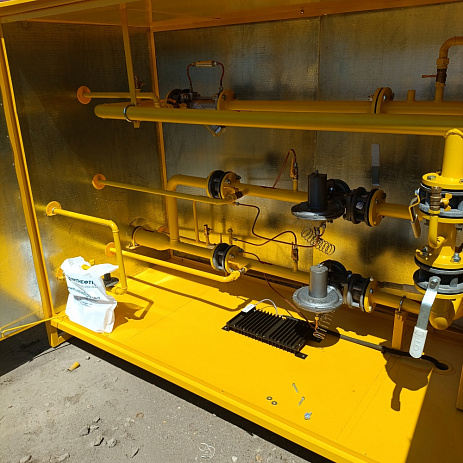

Газорегуляторный пункт модели ГРПШ‑07‑2У1‑СГ‑ЭО представляет собой установку, включающую две линии редуцирования — рабочую и резервную, — а также измерительный комплекс для контроля параметров газа.
В состав рабочей линии входят:
- регулятор давления газа РДНК‑1000;
- запорная арматура;
- фильтрующий элемент;
- предохранительный клапан;
- манометры для мониторинга давления;
- обогревательное устройство.

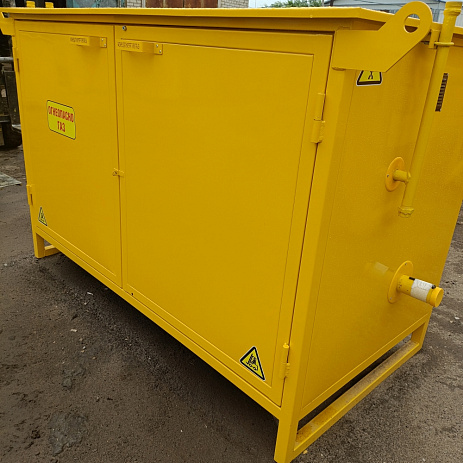

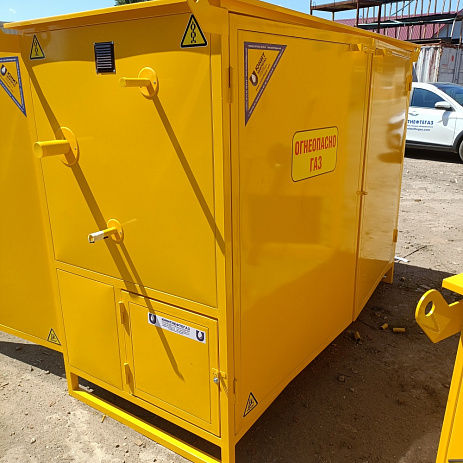

Всё оборудование смонтировано в металлическом шкафу; при необходимости шкаф комплектуется системой обогрева. Резервная линия конструктивно идентична основной и служит для бесперебойного функционирования системы при возможных неполадках.
Как работает ГРПШ‑07‑2У1‑СГ‑ЭО:
По входному трубопроводу газ подаётся через запорный кран в фильтр, где очищается от механических примесей. Далее поток направляется в измерительный комплекс, а затем — к регулятору давления РДНК. Регулятор автоматически поддерживает давление на установленном уровне. Если давление выходит за допустимые пределы, срабатывают сбросной и предохранительно‑запорный клапаны — они обеспечивают защиту оборудования и предотвращают аварийные ситуации.
Расход газа фиксируется с помощью ротационного счётчика, а текущее давление отслеживается по показаниям манометров.
| Параметры изделия | Значения |
| Модель регулятора | РДНК-1000 |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Диапазон входного давления, МПа | 0,05-0,6 |
| Диапазон настройки выходного давления, кПа | 2,0-5,0 |
| Диапазон настройки отключающего устройства при повышении Pвых, кПа | (1,2-1,8)Pвых |
| Диапазон настройки отключающего устройства при понижении Pвых, кПа | (0,2-0,5)Pвых |
| Давление срабатывания ПСК, кПа | (1,1-1,8)Pвых |
| Пропускная способность при максимальном входном давлении, м3/ч | 300 |
| Неравномерность регулирования, %, не более | ±10 |
