ГРПШ-ЮНИТЭК-РДНК-400М-5450 (ШЗР-05-2У1; УГУ-05-2У1; ПГК-ГРПШ-05-2У1)

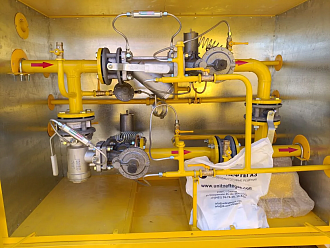

Состав газорегуляторного пункта шкафного ГРПШ-ЮНИТЭК-РДНК-400М-5450:
-
Запорная арматура (шаровой кран).
-
Манометр.
-
Фильтр газа с датчиком перепада давления (ДПД).
-
Регулятор давления газа.
-
Резервная линия редуцирования.
-
Предохранительный запорный клапан.
-
Предохранительный сбросной клапан.
По запросу заказчика ГРПШ может быть дополнительно оснащён узлом учёта газа.
Мы обеспечим подбор оборудования с учётом:
-
требуемой технологической схемы;
-
необходимой пропускной способности;
-
качества комплектующих;
-
используемых материалов;
-
оптимального соотношения цены и качества;
-
сроков поставки.
Принцип работы ГРПШ‑ЮНИТЭК‑РДНК‑400М‑5450:
-
Газ поступает через входной кран и проходит очистку в фильтре.
-
Далее он направляется к регулятору давления, где давление понижается до требуемого уровня.
-
Затем газ проходит через выходной кран и подаётся потребителю.
Контроль давления на выходе осуществляется выходным манометром. При превышении допустимых значений:
-
сначала срабатывает предохранительный сбросной клапан — сбрасывает часть газа в атмосферу;
-
при дальнейшем росте давления активируется предохранительно‑запорный клапан — полностью блокирует подачу газа в регулятор.
Модели типа ГРПШ‑ЮНИТЭК‑РДНК‑400М‑5450 оснащены основной и резервной линиями редуцирования. При неисправности или плановом ремонте основной линии система автоматически переключается на резервную. Обе линии обеспечивают надёжную подачу газа потребителям по единому принципу работы.
| Наименование | ГРПШ-ЮНИТЭК-РДНК-400М-5450 |
| Регулятор давления газа | РДНК-400М |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0— 5,0 |
| Пропускная способность,м³ /ч, привходном давлении, Мпа: | |
| При Рвх: 0,05 МПа | 45 |
| При Рвх: 0,1 МПа | 80 |
| При Рвх: 0,2 МПа | 125 |
| При Рвх: 0,3 МПа | 170 |
| При Рвх: 0,4 МПа | 200 |
| При Рвх: 0,5 МПа | 250 |
| При Рвх: 0,6 МПа | 300 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа: | |
| При повышении входного давления, кПа: | 1,2— 1,8 |
| При понижении входного давления, кПа: | 0,2— 0,5 |
| Клапан предохранительный сбросной |
КПС-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,0— 6,5 |
| Температура окружающего воздуха, °С | -40…+60 |
| Наличие обогрева | без обогрева/с обогревом |
| Расход системы обогрева,м³ /ч | 0,05±15% |
| Присоединительные размеры: | |
| входного патрубка, мм | Ду 50 |
| выходного патрубка, мм | Ду50 |
| импульса, мм | Ду15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР , ТО) | 3 |
| Средний срок службы, лет | 40 |
| Масса, кг | 150 |
