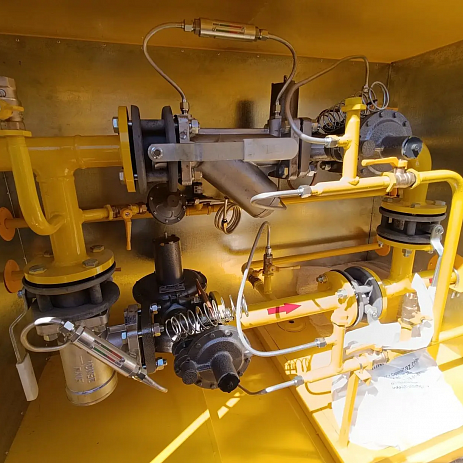

ГРПШ-ЮНИТЭК-РДНК-5452 (ШЗР-1000; УГУ-07-2У1; ПГК-РДНК-1000)
Надежный газорегуляторный пункт ГРПШ‑ЮНИТЭК‑РДНК‑5452: безопасность, гибкость и долговечность.

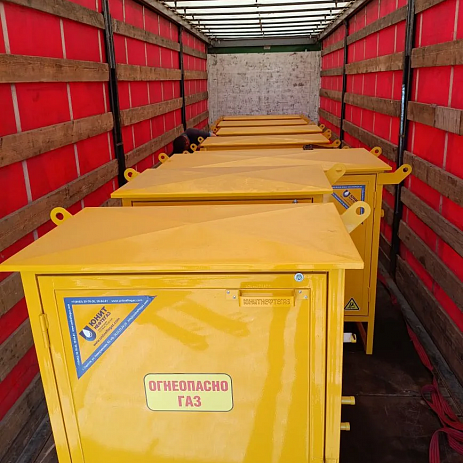

Модель построена на базе проверенного регулятора давления РДНК‑1000 и поставляется в прочном металлическом шкафу. Заказчик может выбрать комплектацию: с системой газового или электрического обогрева — или без неё.
Ключевые преимущества:
-
Широкий диапазон рабочих температур: от −40∘C до +60∘C, а в отдельных модификациях — до −60∘C. Соответствует климатическому исполнению У1 (ХЛ1), категория 1 (ГОСТ 15150–69).
-
Безопасность: автоматическая система отключения подачи газа при отклонении давления от нормы.
-
Чистота газа: встроенный фильтр удаляет механические примеси в соответствии с ГОСТ 5542‑87.
-
Гибкость комплектации: по запросу — возможность докомплектации полноценным измерительным комплексом для контроля параметров газоснабжения.
Газорегуляторный пункт шкафной ГРПШ‑ЮНИТЭК‑РДНК‑5452
Принцип работы:
-
Подача газа через входной кран.
-
Очистка в фильтре от механических примесей.
-
Редуцирование давления до заданного уровня в регуляторе РДНК-1000.
-
Подача через выходной кран к потребителю.
Система контроля и защиты:
-
Манометр для мониторинга выходного давления.
-
Предохранительный сбросной клапан — аварийный сброс избыточного газа в атмосферу при превышении допустимого давления.
-
Предохранительно‑запорный клапан — полное отключение подачи газа при дальнейшем росте давления.

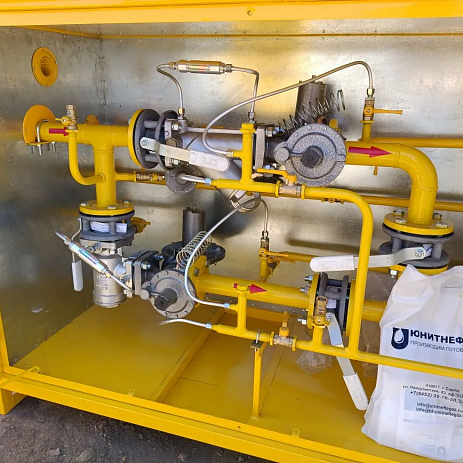

Конструктивная особенность: наличие основной и резервной линий редуцирования. Автоматическое переключение на резервную линию при неисправности или обслуживании основной. Обе линии обеспечивают надёжную подачу газа по единому технологическому принципу.
| Наименование | ГРПШ-ЮНИТЭК-РДНК-5452 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-400 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 5,0 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДНК-1000 |
| При Рвх: 0,05 МПа | 45 |
| При Рвх: 0,1 МПа | 80 |
| При Рвх: 0,2 МПа | 125 |
| При Рвх: 0,3 МПа | 170 |
| При Рвх: 0,4 МПа | 200 |
| При Рвх: 0,5 МПа | 250 |
| При Рвх: 0,6 МПа | 300 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа: | |
| При повышении входного давления, кПа: | 1,2 — 1,8 |
| При понижении входного давления, кПа: | 0,2 — 0,5 |
| Клапан предохранительный сбросной | КПС-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,0 — 6,5 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³ /ч | 0,05±15% |
|
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 150 |
