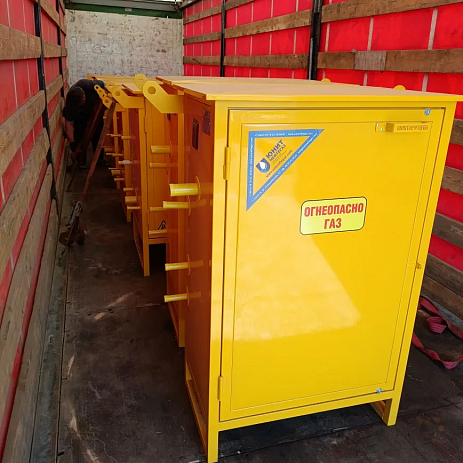

ЮНИТЭК-ГРПШ-25-5418 (УГУ; ШЗР; ПГК; РГК; УГРШ)
Газорегуляторный пункт шкафной ЮНИТЭК-ГРПШ-25-5418 (УГУ; ШЗР; ПГК; РГК; УГРШ) (регуляторы FRG/2MB, MADAS, Италия) выполняет следующие функции:
-
редуцирование давления газа (с высокого/среднего до требуемого уровня);
-
автоматическое поддержание заданного выходного давления (независимо от изменений расхода и входного давления);
-
аварийное отключение подачи газа при отклонении выходного давления от заданных значений;
-
очистка газа от механических примесей.
Характеристики регуляторов FRG/2MB:
-
диаметр условного прохода (Ду): 15–100 мм;
-
расход: 10–7600 м³/ч;
-
оснащены ПЗК и ПСК.
Комплектация:
-
узел фильтра;
-
основная линия редуцирования;
-
резервная линия редуцирования;
-
продувочные и сбросные трубопроводы.
Опции (по требованию):
-
узел учёта газа;
-
система телеметрии;
-
газовый или электрический обогрев.
Климатическое исполнение: У1 (базовое), ХЛ1 или УХЛ1 (по запросу).
Диаметр обвязки трубопровода: Ду25–Ду200 (зависит от исходных параметров: входное/выходное давление, расход газа, код регулятора).
Для того чтобы узнать точную цену и комплектацию ЮНИТЭК-ГРПШ-25-5418 , необходимо заполнить опросный лист с указанием своих потребностей и отправить его на электронную почту info@unitneftegaz.com.

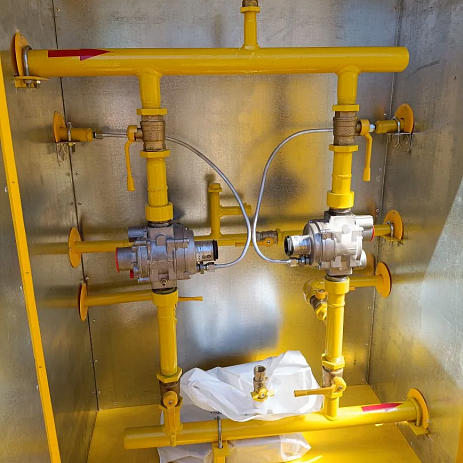

Газорегуляторный шкафной пункт модели ЮНИТЭК-ГРПШ-25-5418 (УГУ; ШЗР; ПГК; РГК; УГРШ) спроектирован с двумя линиями редуцирования — основной и резервной. Обе оснащены регуляторами давления газа FRG/2MB. Такая конструкция обеспечивает бесперебойную работу системы: если одна линия выводится на обслуживание или выходит из строя, вторая берёт на себя её функции.
Как работает устройство:
Сначала газ поступает в систему через входной трубопровод, проходя через запорный кран. Затем он очищается от механических примесей с помощью фильтра. После этого газ направляется к регулятору давления FRG/2MB — тот автоматически поддерживает заданный уровень давления в системе.
Если давление отклоняется от нормы, включаются защитные механизмы:
-
Сбросной клапан оперативно сбрасывает избыточное давление, предотвращая перегрузку системы.
-
Предохранительно‑запорный клапан мгновенно прерывает подачу газа, что исключает риск возникновения аварийной ситуации.
| Наименование параметра | ЮНИТЭК-ГРПШ-25-5418 |
| Диаметры | Ду32 - Ду65 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Диапазон входных давлений, МПа | 0,05-0,6 |
| Давление газа на выходе, кПа | 1,0-80,0 |
| Неравномерность регулирования, % | +-10 |
| Пропускная способность м3/ч при давление на входе |
0,05МПа 185 0,6 МПа 400 |
| Давление настройки запорного клапана, кПа | |
| нижний предел | 1,0-11,0 |
| верхний предел | 1,2-100,0 |
| Давление настройки сбросного клапана, кПа | 1,5-92,0 |
| Регулятор давления газа т.м. Madas | FRG/2MB |
