Газорегуляторные установки на раме ГРУ

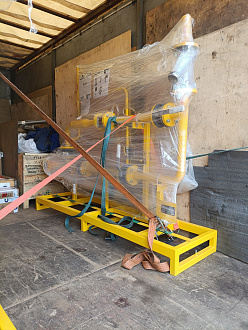

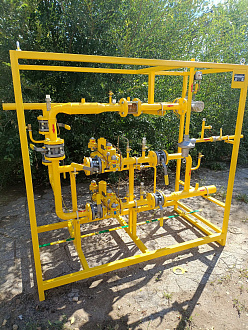

Газорегуляторная установка на раме представляет собой рамную сварную конструкцию, на которой смонтировано трубопроводы и оборудование.

В состав ГРУ входит следующее оборудование:
  • рамная конструкция;
  • трубопроводы;
  • запорная арматура на входных и выходных газопроводах;
  • запорно-предохранительное оборудованием;
  • фильтр газа;
  • регулятор давления газа;
  • узел учёта расхода газа (как дополнительное оборудование).
Газорегуляторные установки на раме устанавливаются в технологических помещениях с плюсовой температурой поэтому обогрев в ГРУ не предусматривается. Помещение, где устанавливается ГРУ должно соответствовать климатическому исполнению УХЛ, 4 категории по ГОСТ15150-69, для работы при температуре окружающей среды от 1 до 40 °С с относительной влажностью до 80% и атмосферным давлением от 84 до 106,7 кПа.

Газорегуляторные установки на раме ГРУ

Газорегуляторные установки устанавливаются в котельных для обеспечения газоснабжения и поддержания требуемого давления на горелках котлоагрегатов.

В состав ГРУ входит следующее оборудование:

Установки ГРУ выполняют следующие функции:
  • Очистка газа поступающего из магистрального газопровода;
  • Редуцирование природного газа по ГОСТ 5542-87 с высокого или среднего на требуемое давление для потребителя;
  • Поддержание заданных параметров выходного давления газа независимо от изменяющихся параметров входного давления и расхода газа;
  • Предохранение потребителя от повышения давления газа;
  • Учёт количества потреблённого газа.
Заводская гарантия на ГРУ составляет 12 месяцев со дня ввода оборудования в эксплуатацию, но не более 18 месяцев с изготовления.

Варианты исполнения ГРУ:
  • с одной линией редуцирования;
  • с основной и резервной линиями редуцирования;
  • с несколькими линиями редуцирования, но с одним выходом (при различном сезонном потреблении газа одним потребителем);
  • с несколькими линиями редуцирования и несколькими выходами с разными параметрами газа.
