Шкафной пункт учета газа ШУУРГ, ПУРГ

Узлы учёта газа шкафного исполнения ШУУРГ, ПУРГ

Узлы учета расхода газа предназначены для очистки газа от примесей, коммерческого или технологического учета расхода природного газа, контроля параметров газа.

В состав пункта учета расхода газа входят средства измерения объема газа, тип устройства учёта подбирается согласно измеряемых диапазонов расхода, давления и температуры газа.

При технологическом учёте расхода газа устанавливается только счётчик газа, а при коммерческом учёте газа устанавливается измерительный комплекс с функцией коррекции показаний измерения с приведением к стандартным условиям объёма.

В качестве узла учёта газа могут использоваться турбинные, ротационные, ультразвуковые, вихревые счетчики (СГ16МТ, ВРСГ СВГ.М, РГ, ВК, RVG, TRZ и TZFluxi).

Коррекция по температуре и давлению осуществляется электронными корректорами ЕК270, ЕК280, ЕК290, ТС220, ВКГ-2, БК, БКТ.М, СПГ, SEVC-D и Uniflo.

В пунктах учета расхода газа устанавливается фильтр газа, исключающий попадание мусора в измерительный комплекс, тем самым защищает счетные механизмы от повреждения.

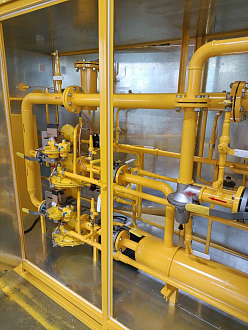

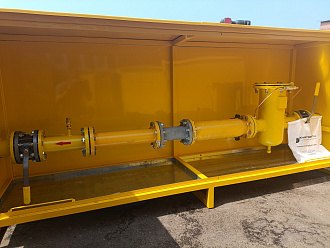

Шкафной узел учёта расхода газа ШУУРГ представляет собой утеплённый металлический шкаф с размещённым в нём технологическим оборудованием для замера объёмного расхода газа.

Для удобства обслуживания шкафного узла учёта расхода газа предусмотрены двери. Для корректной работы узла учёта газа в холодное время года устанавливается обогреватель, обогреватель может быть как газовый, так и электрический.

В зависимости от наличия и типа обогревателя шкафной узел учета расхода газа ШУУРГ может быть в следующих исполнениях:

• Исполнение Ш (без обогрева);
• Исполнение ШУЭО (с электрообогревом);
• Исполнение ШУГО (с газовым обогревом).
