Комплекс для измерения количества газа СГ-ЭК

Наименование: Комплекс для измерения количества газа СГ-ЭК (на базе счетчиков TRZ, СГ, RVG, RABO)

Комплексы для измерения количества газа СГ-ЭК (далее по тексту — комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее — газ), приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Состав

Комплекс СГ-ЭК состоит из корректора объема газа ЕК270 или EK280 и счетчика газа в зависимости от исполнения:

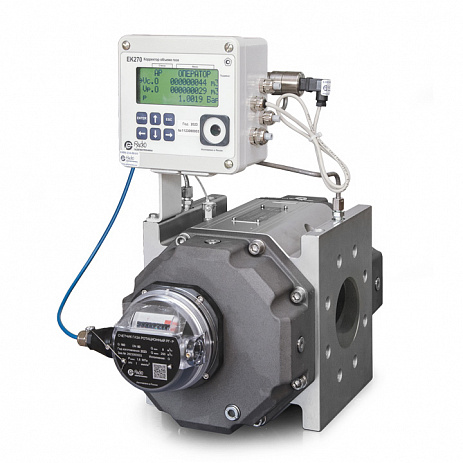

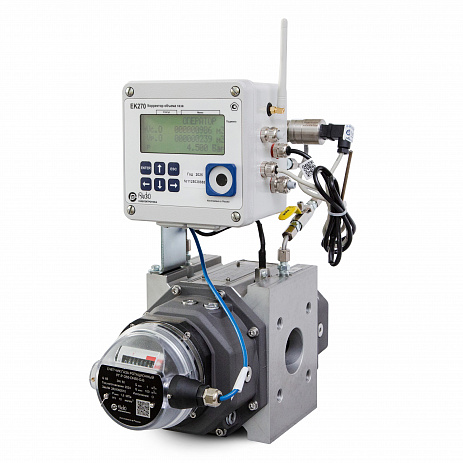

• СГ-ЭК-Р со счетчиком газа ротационным типа RABO или RVG;

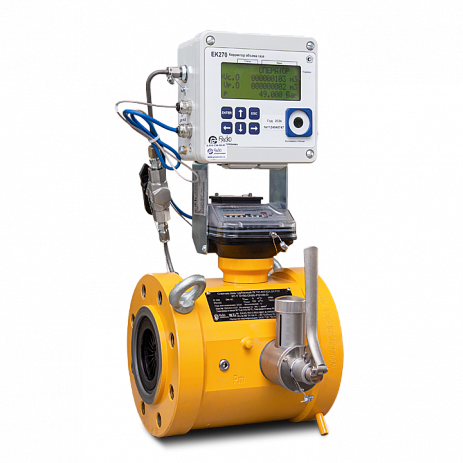

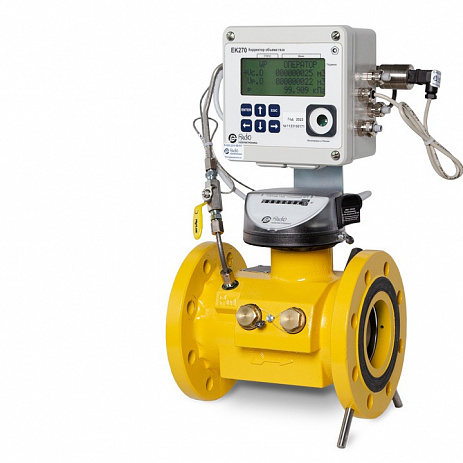

• СГ-ЭК-Т со счетчиком газа турбинным типа TRZ или СГ;

Принцип работы

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики

• Диапазон рабочих расходов:
  • для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м³/ч до 650 м³/ч (диапазон рабочих расходов Q_min/Q_max до 1:250).
  • для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м³/ч до 650 м³/ч (диапазон рабочих расходов Q_min/Q_max до 1:160).
  • для модификаций СГ-ЭК-Т со счетчиком TRZ: от 5 м³/ч до 6500 м³/ч (диапазон рабочих расходов Q_min/Q_max: при давлении до 0,3 МПа — до 1:30; при давлении от 0,3 МПа до 1,0 МПа — до 1:50; при давлении свыше 1,0 МПа — до 1:80);
  • для модификаций СГ-ЭК-Т со счетчиком СГ: от 8 м³/ч до 4000 м³/ч (диапазон рабочих расходов Q_min/Q_max до 1:30);

• Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции¹⁾, %:
  • модификации СГ-ЭК-Т на базе счетчиков TRZ исполнения «2У», СГ-ЭК-Р на базе RABO исполнения «2У»:
    • в диапазоне объемных расходов при рабочих условиях от Q_мин³⁾ до Q_макс²⁾: ± 1,0;
  • модификации СГ-ЭК-Т, СГ-ЭК-Р на базе счетчиков RVG, СГ, TRZ2 и счетчиков TRZ, RABO остальных исполнений:
    • в диапазоне объемных расходов при рабочих условиях от Q_мин³⁾ до Q_t⁴⁾: ± 2,1;
    • в диапазоне объемных расходов при рабочих условиях от Q_t⁴⁾ до Q_макс²⁾: ± 1,1.

Выполняемые функции

• Вычисление приведенного к стандартным условиям объема газа;
• Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
• Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
• Периодический вывод данных на принтер, оснащенный последовательным портом;
• Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
• Архивирование основных измеряемых и вычисляемых параметров;
• Почасовая запись данных в архив за 9 месяцев;
• Ввод и изменение исходных условий и данных (процедура настройки);
• При использовании модуля функционального расширения МР270 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
• Возможность работы по подставному значению расхода.
• Контроль температуры окружающей среды (опционально);
• Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
• Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
• Возможность дистанционной настройки корректора с помощью SMS сообщений;
• Возможность работы с модулями телеметрии МТЭК-02, БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05;
• Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB ;

Дополнительное оборудование:

Дополнительные приборы (в комплект поставки не входят):

• Кабель адаптер оптический КА/О-USB
• внешние блоки питания и модули телеметрии МТЭК-02, БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;
• программно-аппаратный комплекс для считывания данных AS-300.

Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):

• Программное обеспечение «СОДЭК® Стандарт»;
• Программное обеспечение «СОДЭК® Экстра»;

По согласованию с Заказчиком возможна поставка оборудования:

• фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;
• комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.
• СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ
