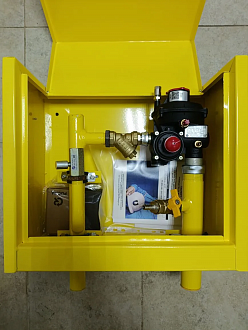

Газорегуляторный пункт ГРПШ с одной линией редуцирования

Однониточные пункты редуцирования газа используют на небольших объектах с малым потреблением газа: частные дома, коммунальные хозяйства.

Для использования пунктов в регионах с холодными погодными условиями, они могут оснащаться обогревателями. В качестве обогрева используются:

• газовый обогреватель;
• электрический обогреватель.

Метод обогрева выбирается исходя из условий использования и места монтажа газорегуляторного пункта.

Однониточные шкафные пункты комплектуются техническими узлами, необходимыми для стабильной и безопасной подачи газа пользователю. Список элементов однониточного газораспределяющего пункта:

• регулятор давления газа: Venio, РДГБ-6;
• КИП: индикатор перепада давления, дифманометр и т.д.;
• фильтры газа;
• предохранительная и запорная арматура;
• обогреватель: электрический, газовый.

ГРПШ с одной линией редуцирования может комплектоваться дополнительными узлами:

• газовые счетчики, измерительные комплексы — для ведения учёта газа;
• оборудование, с помощью которого можно дистанционно контролировать давление и температуру, а также управлять тех. параметрами.

ГРПШ с двумя нитями оснащается двумя рабочими линиями редуцирования с возможностью использования отдельных выходов. Для проведения тех. работ в одних случаях устанавливают общую байпасную или резервную линию, в других — на каждую рабочую линию редуцирования отдельно. Также необходимо обеспечить возможность подключения резервных линий к продувочному и сбросному трубопроводам.
