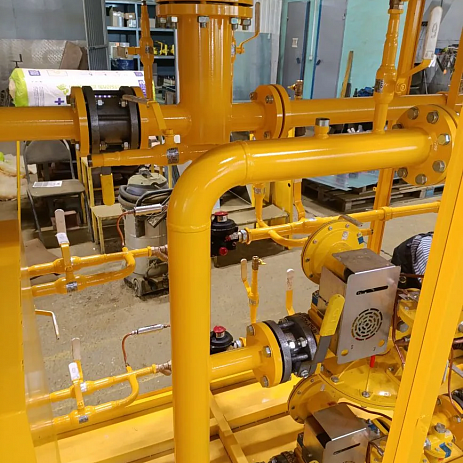

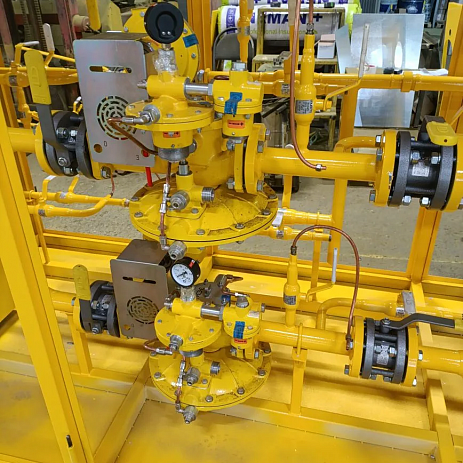

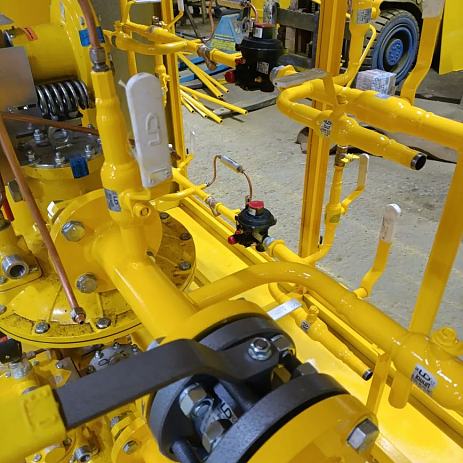

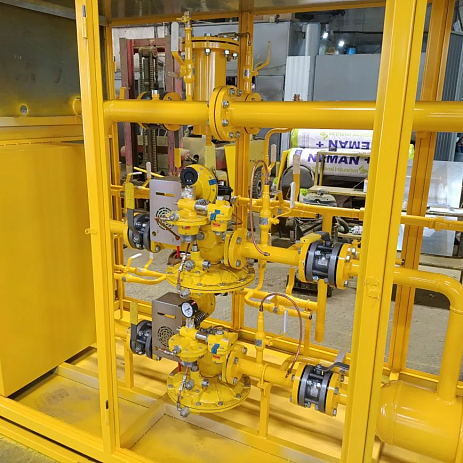

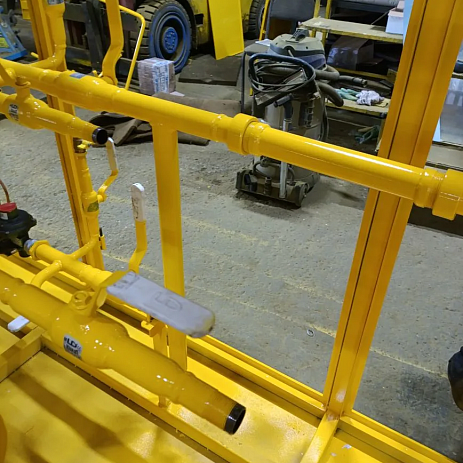

ГРПШ-13Н-Venio-А15-4У1-СГ (ПГК-ГРПШ-13; ШЗР-13; УГУ-13-2Н)
Газорегуляторный пункт ГРПШ-13Н-Venio-А15-4У1-СГ с четырьмя линиями редуцирования.
В базовую комплектацию входит следующее оборудование:
- фильтр газа;
- ИПД;
- сбросной клапан;
- краны шаровые КШ;
- регуляторы давления газа РДГ- 50Н/25 и Venio-A-15;
- манометр;
- клапан предохранительный КПС;
- напоромер;
- технологическая катушка под измерительный комплекс.
Дополнительное оборудование, устанавливаемое по желанию Заказчика:
- контрольно-измерительные приборы;
- оборудования для обогрева;
Газорегуляторный пункт шкафной ГРПШ-13Н-Venio-А15-4У1-СГ с выходами на двух потребителей.
- Выход №1: с основной и резервной линией редуцирования газа на базе двух регуляторов давления газа РДГ- 50Н/25;
- Выход №2: с основной и резервной линией редуцирования газа на базе двух регуляторов давления газа Venio-A-15;
- с мостом установки расходомера Ирвис-Ультра;
- с отсеком под телеметрию;
- фильтр газа ФГС-50 с ИПД;
- кран LD «Стриж» Ду50;
- входной манометр (Росма);
- вход Ду50, выход№1 Ду50, выход №2 Ду50;
- двустороннее обслуживание;
- покраска грунт-полиуретан.
|
Наименование |
ГРПШ-13Н-Venio-А15-4У1-СГ |
|
Регулятор давления газа |
РДГ- 50Н/25 и Venio-A-15 |
|
Максимальное входное давление, МПа |
0,6 |
|
Регулируемая среда |
Метан, сжиженный газ (сухие газы), азот |
|
Температура окружающей среды С° |
-40°С до +60°С |
|
Диапазон настройки выходного давления газа, МПа |
от 0,001 до 0,08 |
|
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более |
±10 |
|
Диапазон настройки отключающего устройства кПа: -при повышении максимального выходного давления Рвых -при понижении максимального выходного давления Рвых
|
1.2-100 0.7-11 |
|
Предохранительно-запорный клапан |
встроен |
|
Предохранительно сбросный клапан |
ПСК-50 |
|
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа |
1-125 |
|
Система обогрева |
газовый |
|
Технологическая катушка под узлы учёта расхода газа |
RVG |
|
Срок службы |
30 лет |
