Газорегуляторный пункт ГРПШ-13-2Н(В)-У1
Газорегуляторные шкафные пункты на базе РДГ-50 с основной и резервной линиями редуцирования производят для редуцирования среднего или высокого давления газа с последующим поддержанием полученного давления. При возникновении аварийных ситуаций связанных с повышением или понижением выходного давления относительно установленного значения шкафные пункты типа ГРПШ-13-2У1 автоматически перекрывают подачу газа. Так же, газорегуляторный пункты такого типа очищают проходящий через них газ от механических примесей (по ГОСТ 5542-87).
- газорегуляторный пункт шкафной ГРПШ-13-2НУ1 с регулятором давления газа РДГ-50Н
- газорегуляторный пункт шкафной ГРПШ-13-2ВУ1 с регулятором давления газа РДГ-50В
Точная стоимость и комплектация ГРПШ-13-2Н(В)-У1 формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать Опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com

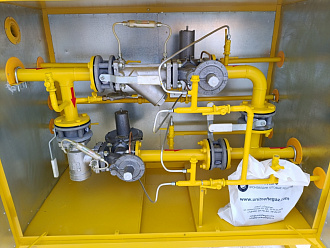

ГРПШ-13-2Н(В)-У1 изготавливается в виде металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:
Газ по входному трубопроводу через входной кран 12, поступает в фильтр 5 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 12 поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает
В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.
На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
| Наименование | ГРПШ-13-2Н(В)-У1 | |
|---|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-50Н | РДГ-50В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-50Н (В) | |
| При Рвх: 0,05 МПа | 330 | - |
| При Рвх: 0,1 МПа | 600 | 600 |
| При Рвх: 0,2 МПа | 950 | 950 |
| При Рвх: 0,3 МПа | 1250 | 1250 |
| При Рвх: 0,4 МПа | 1550 | 1550 |
| При Рвх: 0,5 МПа | 1850 | 1850 |
| При Рвх: 0,6 МПа | 2150 | 2150 |
| При Рвх: 0,7 МПа | 2500 | 2500 |
| При Рвх: 0,8 МПа | 2800 | 2800 |
| При Рвх: 0,9 МПа | 3100 | 3100 |
| При Рвх: 1,0 МПа | 3400 | 3400 |
| При Рвх: 1,1 МПа | 3700 | 3700 |
| При Рвх: 1,2 МПа | 4050 | 4050 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |
| Давление начала срабатывания сбросного клапана, кПа | 2-20/20-300/125-1000 | |
| Температура окружающего воздуха, °С | -40...+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Расход для системы обогрева, м³/ч | 0,05±15% | |
|
Ду 50 Ду 50 Ду 25 |
|
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 | |
| Межремонтный интервал (ТР, ТО) | 3 | |
| Средний срок службы, лет | 15 | |
| Назначенный срок службы, лет | 40 | |
| Масса, кг | 400 | |
