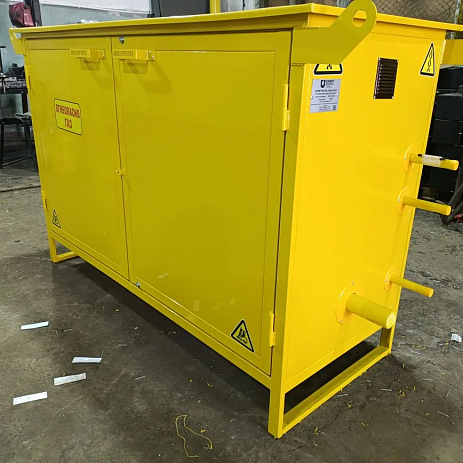

ГРПШ-ЮНИТЭК-5316 (ПГК-FRG-2MB; УГУ-FRG; ШЗР-FRG)
Шкафной газорегуляторный пункт ГРПШ-ЮНИТЭК-5316 (ПГК-FRG-2MB; УГУ-FRG; ШЗР-RG) — установка в защитном металлическом шкафу, обеспечивающая регулирование давления газа с высокой надёжностью и безопасностью.
Оборудование включает две линии редуцирования с итальянскими регуляторами давления MADAS (модель FRG/2MB), фильтрами очистки газа от механических примесей и предохранительными клапанами:
-
запорным — для отключения газопровода при значительных колебаниях давления;
-
сбросным — для устранения избыточного давления в допустимых пределах.
Также в составе предусмотрены приборы учёта газа для контроля расхода и затрат.
Основные функции ГРПШ-ЮНИТЭК-5316 (ПГК-FRG-2MB; УГУ-FRG; ШЗР-RG):
-
снижение высокого и среднего входного давления до требуемого низкого уровня;
-
автоматическое поддержание стабильного давления в заданном диапазоне;
-
аварийное отключение подачи газа при критических изменениях давления.
Наличие дополнительной линии редуцирования гарантирует бесперебойную подачу газа во время ремонта или при нештатных ситуациях.
Для того чтобы узнать точную цену и комплектацию ГРПШ ЮНИТЭК‑5315, необходимо заполнить опросный лист с указанием своих потребностей и отправить его на электронную почту info@unitneftegaz.com.
Газорегуляторный шкафной пункт ГРПШ‑ЮНИТЭК‑5316 с основной и резервной линиями редуцирования изготовлен на базе регуляторов давления газа FRG/2MB. Такая конструкция повышает надёжность работы системы: при необходимости обслуживания или неисправности основной линии автоматически задействуется резервная.
Процесс работы ГРПШ‑ЮНИТЭК‑5316 выглядит следующим образом:
-
природный газ поступает в систему через входной трубопровод и запорный кран;
-
затем он направляется в фильтр, где очищается от механических примесей;
-
очищенный газ поступает к регулятору давления FRG/2MB;
-
регулятор автоматически поддерживает давление на заданном уровне;
-
в случае отклонения давления от установленных параметров срабатывают защитные устройства: сбросной клапан сбрасывает избыточное давление, а предохранительно‑запорный клапан прерывает подачу газа, предотвращая аварийную ситуацию.
|
Наименование |
ГРПШ-ЮНИТЭК-5316 (ПГК-FRG-2MB; УГУ-FRG; ШЗР-RG) |
|
Регулятор давления газа |
FRG/2MB |
|
Максимальное входное давление, МПа |
0,6 |
|
Регулируемая среда |
Метан, сжиженный газ (сухие газы), азот |
|
Температура окружающей среды С° |
-40°С до +60°С |
|
Диапазон настройки выходного давления газа, МПа |
от 0,001 до 0,08 |
|
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более |
±10 |
|
Диапазон настройки отключающего устройства кПа:
|
1.2-100
0.7-11
|
|
Предохранительно-запорный клапан |
встроен |
|
Предохранительно сбросный клапан |
ПСК-50 |
|
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа |
1-125 |
|
Система обогрева |
газовый |
|
Технологическая катушка под узлы учёта расхода газа |
--- |
|
Срок службы |
30 лет |
